Установка насосной станции: схема обвязки и монтаж по шагам

Монтаж насосной станции начинается не с гаечного ключа, а с одного замера: сколько метров по вертикали от зеркала воды до того места, где будет стоять насос. Это число решает всё остальное. Уложились в паспортный предел своей станции — подойдёт обычная схема, которую можно собрать за день. Не уложились — никакая обвязка не поможет, нужно другое оборудование.

Дальше — этот порядок целиком: как сделать замер и что он означает, где поставить станцию, что за чем идёт во всасывающей линии и в напорной части, восемь шагов сборки с точками герметизации и семь ошибок, из-за которых собранная станция не качает воду.

Начните с одного замера: сколько метров до воды

Измерьте расстояние по вертикали от зеркала воды в источнике до места, где будет стоять насос. Если оно меньше паспортной глубины всасывания вашей станции — собирайте прямую схему. Если больше, обычная станция не заработает, и выбор такой: станция с выносным эжектором либо скважинный (погружной) насос.

Ключевое слово здесь — паспортной. Расхожее «поверхностный насос берёт 8 метров» верно лишь приблизительно: предел зависит от модели, и различается он даже внутри одной линейки — у младших моделей серии он обычно на метр меньше, чем у старших, при одинаковом внешнем виде корпуса. Разница в метр решает, подойдёт вам схема или нет. Поэтому единственное число, на которое стоит опираться, — то, что написано в паспорте вашей станции, в строке «максимальная глубина всасывания» или «максимальная высота всасывания».

Два уточнения к замеру, на которых чаще всего ошибаются:

• Считать нужно от зеркала воды, а не от поверхности земли и не от дна. Скважина глубиной 9 метров, в которой вода стоит на отметке 5 метров, — это 5 метров всасывания, а не 9. И наоборот: колодец «всего 7 метров» при низком летнем уровне легко превращается в 8,5.
• Замер делают по самому низкому уровню за год. Летом зеркало опускается. Станция, которая весной работала впритык, в августе начнёт хватать воздух.

Если между вами и водой оказалось больше паспортного предела, есть два выхода. Станция с выносным эжектором — отдельный узел, который опускают в источник; он подаёт часть воды обратно вниз и за счёт этого помогает всасыванию с большей глубины. Платой становится заметно меньший КПД: часть работы насоса уходит на прокачку воды по кругу. Скважинный (погружной) насос опускается прямо в воду, и вопрос всасывания снимается вовсе — этот вариант обычно предпочтительнее для скважин.

Конкретную предельную глубину для станции с выносным эжектором смотрите в паспорте выбранной модели: она зависит от модели и насадки эжектора, единого числа здесь нет. Общие цифры из интернета в этом месте особенно ненадёжны.

Почему станция не достаёт до воды с глубины 10 метров

Насос не «тянет» воду вверх — её поднимает атмосферное давление, когда насос создаёт разрежение во всасывающей линии. Отсюда и физический потолок: столб воды, который удерживает атмосфера на уровне моря, — 10,33 метра. Но эти 10,33 метра достижимы только в абсолютном вакууме, которого в реальном насосе не бывает никогда, поэтому практический предел заметно ниже.

Из этого физического потолка реальная станция получает 8–9 метров, и даже их отдаёт не полностью. Запас расходуется на три вещи:

1. Высота подъёма до насоса — те самые метры от зеркала воды до станции.
2. Потери во всасывающей линии — трение о стенки трубы, повороты, сетка фильтра, обратный клапан. Чем длиннее линия, чем уже труба и чем больше на ней колен, тем больше отнимается.
3. Запас на кавитацию. Если давление на входе в насос падает слишком низко, вода вскипает прямо в рабочем колесе — образуются паровые пузыри, которые схлопываются и разрушают крыльчатку. Это кавитация, и насос, работающий на пределе всасывания, живёт недолго.

Практический вывод: если ваш замер дал 7,5 метра при паспортных 8, схема формально проходит, но запаса нет. Длинный горизонтальный участок или узкая труба съедят остаток, и станция будет срываться. Здесь лучше не экономить и сразу считать источник «глубоким».

Где поставить станцию

Ставьте станцию в сухом помещении, где зимой не бывает минуса, с доступом со всех сторон — и как можно ближе к источнику и ниже по высоте. Каждый лишний метр подъёма и каждый лишний поворот трубы уменьшают запас всасывания, поэтому «поближе и пониже» — это не про удобство, а про работоспособность схемы.

Обычные варианты размещения — подвал, техническое помещение, кессон над скважиной или утеплённый приямок. К любому из них три требования:

• Плюсовая температура круглый год. Вода внутри насоса и в гидроаккумуляторе замерзает и разрывает корпус. Неотапливаемая веранда не подходит.
• Доступ для обслуживания. Крышку реле придётся снимать для настройки, давление в гидроаккумуляторе — проверять, фильтр — чистить. Станция, замурованная в нишу, превращает пятиминутную операцию в разборку.
• Твёрдое основание и развязка от шума. Станция вибрирует и слышна в жилых комнатах. Резиновый коврик под лапами и отсутствие жёсткой связи со стеной снимают большую часть шума.

Строгой нормы «не дальше N метров от источника» не существует: допустимое расстояние зависит от глубины, диаметра трубы и числа поворотов. Правило простое — из двух возможных мест выбирайте то, что ближе к воде и ниже, а горизонтальный участок делайте максимально прямым.

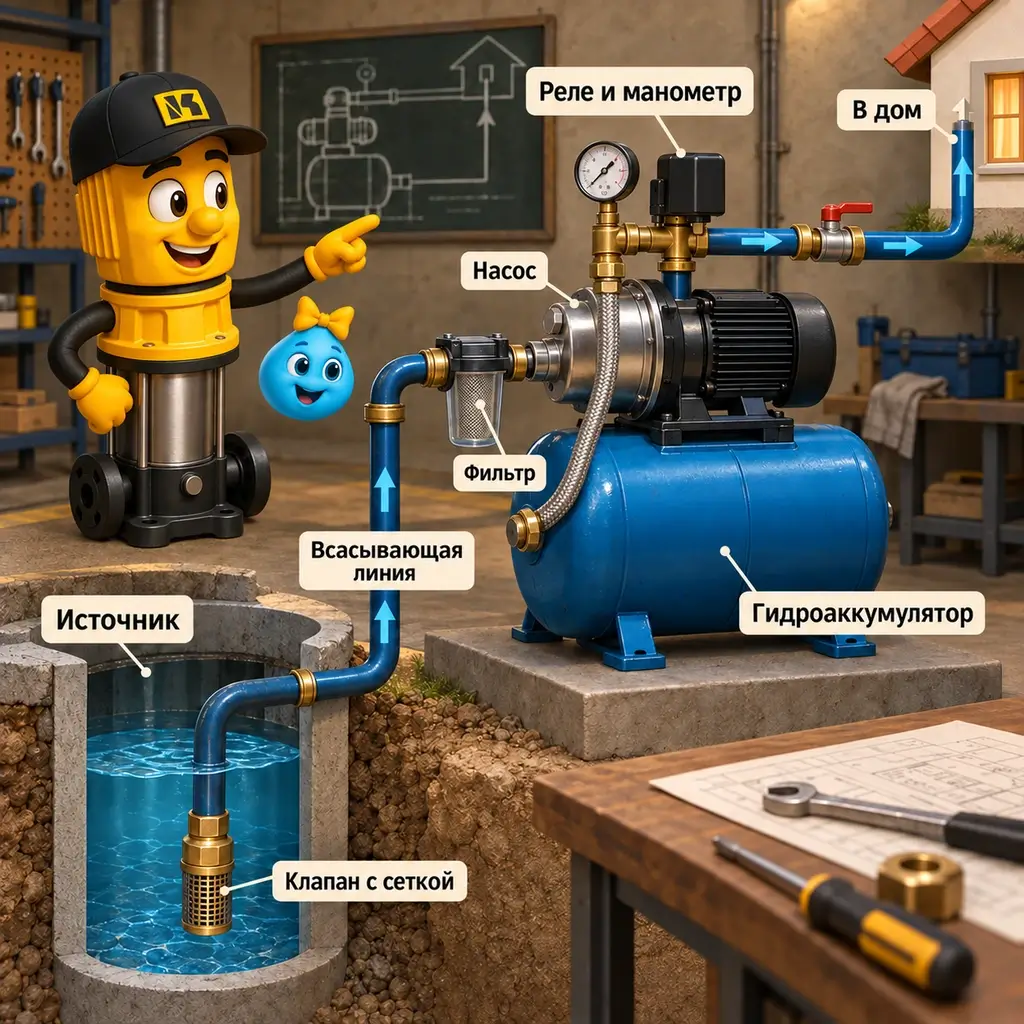

Схема обвязки: что за чем идёт

Обвязка состоит из двух частей с разными правилами. Всасывающая линия — от источника до входного патрубка насоса; в ней порядок элементов жёсткий, а любая неплотность критична. Напорная часть — от выхода насоса до разводки по дому; здесь порядок свободнее, а давление, наоборот, положительное.

Полная последовательность от воды до крана:

Всасывающая линия

Во всасывающей линии действует одно правило: ничего не сужать и ничего не оставлять негерметичным. Эта часть работает при давлении ниже атмосферного, поэтому неплотное соединение здесь не подтекает водой наружу — оно подсасывает воздух внутрь, и увидеть такую течь нельзя.

Что важно соблюсти:

• Обратный клапан — в начале линии, на погружённом конце, вместе с сеткой. Его задача — удержать столб воды в трубе, пока насос стоит. Если поставить клапан у входа насоса, вода из трубы уйдёт обратно в источник при каждой остановке, и станции придётся заново всасывать воздух вместо воды.
• Диаметр не меньше входного патрубка насоса. Сужение разгоняет поток и увеличивает потери ровно там, где запас давления и без того минимальный. Типичное решение для бытовой станции — труба ПНД 32 мм на входе в дюйм.
• Никаких провисаний и воздушных карманов. Линия должна идти с постоянным уклоном вниз к источнику. В горбе на трубе скапливается воздух, и насос теряет всасывание.
• Фильтр грубой очистки перед насосом. Сетка на конце трубы задерживает крупный мусор, но песок проходит, а песок изнашивает крыльчатку. Перед входом в насос ставят механический фильтр грубой очистки — сетчатый («грязевик») либо промывной с колбой; второй удобнее, потому что чистится без разборки линии. Тонкую очистку — угольные и мембранные фильтры для питьевой воды — ставят после станции, на разводке: на всасывании они создают недопустимое сопротивление и отнимают запас всасывания.
• Каждая резьба — с уплотнением. Лён с сантехнической пастой, ФУМ-лента или анаэробный герметик. Пропущенная резьба на всасывании — самая частая причина «станция гудит, а воды нет».

Напорная часть

После насоса давление положительное, поэтому здесь ошибка проявляется сразу течью, и порядок элементов менее критичен. Гидроаккумулятор, реле давления и манометр обычно соединяются через пятивыводной штуцер, который идёт в комплекте станции: он и держит эти три элемента вместе.

Гидроаккумулятор сглаживает работу насоса и хранит небольшой запас воды под давлением — благодаря ему насос не включается от каждого открытия крана. Реле давления замыкает и размыкает питание насоса по двум порогам, манометр показывает текущее давление в системе.

Перед разводкой по дому поставьте запорный кран. С ним станцию можно отсечь и обслужить, не сливая воду из всего дома.

Настройку порогов реле выполняют уже после монтажа и первого пуска — это отдельная процедура с измерением манометром и проверкой давления воздуха в баке. Она подробно разобрана в статье о регулировке реле давления насосной станции, а связь порогов с давлением в гидроаккумуляторе — в материале о настройке давления в станции с гидроаккумулятором.

Сборка по шагам

Собирайте в таком порядке: сначала примерка насухо, потом всасывающая линия от источника к насосу, затем напорная часть, и только в самом конце — вода и электричество. Так любая ошибка обнаруживается до того, как всё затянуто и залито.

1. Примерьте всё насухо. Разложите элементы в том порядке, в котором они будут стоять, и прикиньте длины. На этом шаге выясняется, что не хватает одного переходника, — и это дешевле выяснить сейчас, чем с ключом в руках.
2. Соберите узел на конце всасывающей трубы. Сетка-фильтр с обратным клапаном, стрелка на корпусе клапана — по направлению движения воды, то есть к насосу.
3. Проложите всасывающую трубу от источника к станции с постоянным уклоном вниз, без горбов. Горизонтальный участок делайте максимально прямым.
4. Загерметизируйте каждое резьбовое соединение всасывающей линии. Наматывайте лён по направлению резьбы, поверх — пасту; ФУМ-ленту наматывают в 5–7 слоёв. Не пропускайте ни одного стыка.
5. Подключите линию ко входному патрубку насоса через фильтр грубой очистки.
6. Соберите напорную часть: пятивыводной штуцер с гидроаккумулятором, реле давления и манометром, за ним запорный кран и выход на разводку дома.
7. Залейте станцию водой через заливное отверстие и заполните всасывающую линию. Сухой пуск разрушает уплотнение насоса за минуты, поэтому этот шаг идёт строго до подачи напряжения.
8. Только теперь подключайте электричество и делайте первый пуск.

Труба от источника до дома

Участок трубы, идущий в земле, укладывают ниже глубины промерзания — иначе вода в нём замёрзнет и разорвёт трубу. Действующий свод правил даёт конкретную формулу, и она отличается от той, которую обычно повторяют.

СП 31.13330.2021 «Водоснабжение. Наружные сети и сооружения» в пункте 11.40 предписывает определять глубину заложения по низу трубы для диаметров до 500 мм включительно так: расчётная глубина нулевой изотермы плюс 0,3 метра плюс диаметр трубы. Нулевая изотерма — это максимальная сезонная глубина грунта с нулевой температурой; при отсутствии наблюдений её определяют по СП 22.13330 с учётом СП 131.13330 (пункт 11.41).

Здесь стоит оговориться дважды. Во-первых, распространённая формулировка «ниже промерзания на 0,5 метра» относится к прежней редакции норматива; в действующей редакции 2021 года записано «+0,3 м + диаметр». Во-вторых, этот свод правил нормирует проектирование наружных сетей водоснабжения, а не частный монтаж на дачном участке — для владельца дома это авторитетный ориентир, а не предписание, которое кто-то придёт проверять.

Если выдержать глубину невозможно, примечание к тому же пункту допускает меньшее заложение при использовании гидрофобных теплоизоляционных материалов и мерах, исключающих замерзание арматуры, образование льда внутри трубы и повреждение труб и стыков. На практике это утеплитель плюс греющий кабель.

Какое давление будет в кране после установки

Давление в кране равно напору насоса минус высота подъёма воды до точки разбора минус потери в трубах. Переводится всё в одни единицы просто: 1 бар — это примерно 10 метров водяного столба (точнее 10,197 м).

Разберём на расчётном примере. Станция с максимальным напором 35 метров, верхний кран на втором этаже на 6 метров выше станции, потери в разводке примем за 5 метров. Тогда на кране остаётся:

35 − 6 − 5 = 24 метра водяного столба, а это примерно 2,4 бар (24 разделить на 10).

То есть паспортные «35 метров» превращаются в кране примерно в 2,4 бар. И это оптимистичная оценка: максимальный напор насос развивает при нулевом расходе, а как только кран открыт и вода пошла, напор падает. Чем больше расход, тем ниже давление. Величину потерь в 5 метров здесь взяли условно — она зависит от длины и диаметра разводки, числа поворотов и запорной арматуры.

Отсюда практическое следствие при выборе места: каждый метр высоты между станцией и верхней точкой разбора — это минус 0,1 бар на кране. Для двухэтажного дома с душем на верхнем этаже это уже заметная величина, и учитывать её нужно до покупки, а не после.

Подобрать оборудование можно в разделе «насосы для водоснабжения».

Два насоса: когда это не поможет

Второй такой же насос, включённый параллельно, не увеличит давление в системе. Он увеличит подачу — количество воды в единицу времени. Это разные вещи, и путаница между ними — причина бесполезных покупок.

Правило формулируется строго: насосы, работающие параллельно, увеличивают подачу (Q), но не напор (H); насосы, работающие последовательно, увеличивают напор (H), но не подачу (Q). Поэтому:

• Слабый напор на верхнем этаже — параллельное подключение не решит проблему. Нужен насос с большим напором либо последовательная схема, либо повысительный насос на проблемной ветке.
• Воды хватает по напору, но не хватает по количеству (одновременно открыты несколько точек, и струя падает) — вот здесь параллельная работа двух насосов уместна.

Практическая оговорка: параллельное включение требует насосов с одинаковыми характеристиками и отдельной автоматики, которая распределяет работу между ними. Два разных насоса на общую линию — это не удвоение, а конфликт, при котором более сильный передавливает более слабый. Для частного дома в большинстве случаев дешевле и надёжнее один правильно подобранный насос, чем два случайных.

Семь ошибок монтажа, из-за которых станция не работает

Большинство отказов свежесобранной станции вызваны не браком оборудования, а одной из этих ошибок. Все они устраняются переделкой узла, но лучше их не допускать.

Что понадобится: список материалов

Конкретные диаметры зависят от модели станции — сверьтесь с размером её входного и выходного патрубка. Ниже типовой комплект для бытовой станции с подключением в дюйм.

Электрика и первый пуск — что дальше

Гидравлика собрана; остаются два шага, каждый из которых разобран отдельно. Электрическое подключение — отдельный автомат, УЗО, заземление и правильная розетка: всё это в руководстве по подключению насоса к электричеству. Первый пуск — заливка, стравливание воздуха и проверка: порядок действий и типичные проблемы описаны в статье о первом запуске насосной станции.

Если станция ещё не куплена и вы только определяетесь с оборудованием под свою глубину и разбор, начните с подбора насосного оборудования или посмотрите решения по насосным станциям. А если пока неясно, нужна ли вообще станция или достаточно одного насоса, это разобрано в материале о том, чем насосная станция отличается от насоса.

Уже собранная станция ведёт себя странно — не набирает давление, часто включается, гудит без подачи? Симптомы и их причины собраны в статье о неисправностях насосной станции.
